4. 丰富您的线路

在上一章节中，我们创建了一条可以运行的基础线路。本章将在此基础上，学习使用更多指令来丰富线路细节，提升其视觉效果和可玩性。

我们将对线路进行以下改进：

  1. 更新车站信息：修改站名、时刻表和停车参数。
  2. 添加天空背景：为场景添加天空贴图。
  3. 铺设地面：为轨道添加地面，解决悬空问题。
  4. 建设站台：为车站添加站台模型。
  5. 规范文件结构：重命名并整理线路文件。

跟随实践

为了达到最佳学习效果，请在阅读本教程的同时，打开您的线路文件，跟随步骤同步进行修改。

1. 更新车站信息

我们为这条虚构的线路设定更具体的信息：昌北轨道交通开发区轻轨线。

  • 第一站: 海岸大道 (Haian Avenue)
    • 轨道位置: 1000m
    • 到站/发车: 8:00:00 / 8:01:00
    • 最小停车时间: 30s
    • 开门方向: 右侧
  • 第二站: 海滨汽车站 (Haibin Bus Station)
    • 轨道位置: 1800m
    • 到站/发车: 8:02:50 / 8:03:30
    • 最小停车时间: 20s
    • 开门方向: 右侧
  • 停车精度: 允许前后误差 2 米。

为何从 1000 米开始？

将线路起点设置在 1000 米（或其他非零位置）是一个好习惯。这为将来向后延伸线路（例如，添加入库线）预留了空间。

根据以上信息，更新 With Track 部分的代码：

With Track
1000
    .Sta 海岸大道;8.00;8.01;;R;;;;30
1080
    .Stop -1;2;2
1800
    .Sta 海滨汽车站;8.02.50;8.03.30;;R;;;;20
1880
    .Stop -1;2;2
  • 站距: 1800m - 1000m = 800m。
  • 停车点: .Stop 指令的位置 (1080, 1880) 是基于车站位置和列车长度（80m）计算的。参数 -1 将停车标志牌置于轨道左侧。
  • 时间格式: 注意 openBVE 中，小时和分钟使用小数点分隔 (8.00)，而分钟和秒之间没有分隔符 (8.02.50)。

修改完成后，启动游戏并按 Ctrl+T 查看时刻表，您会看到新的站名和时间已经生效。

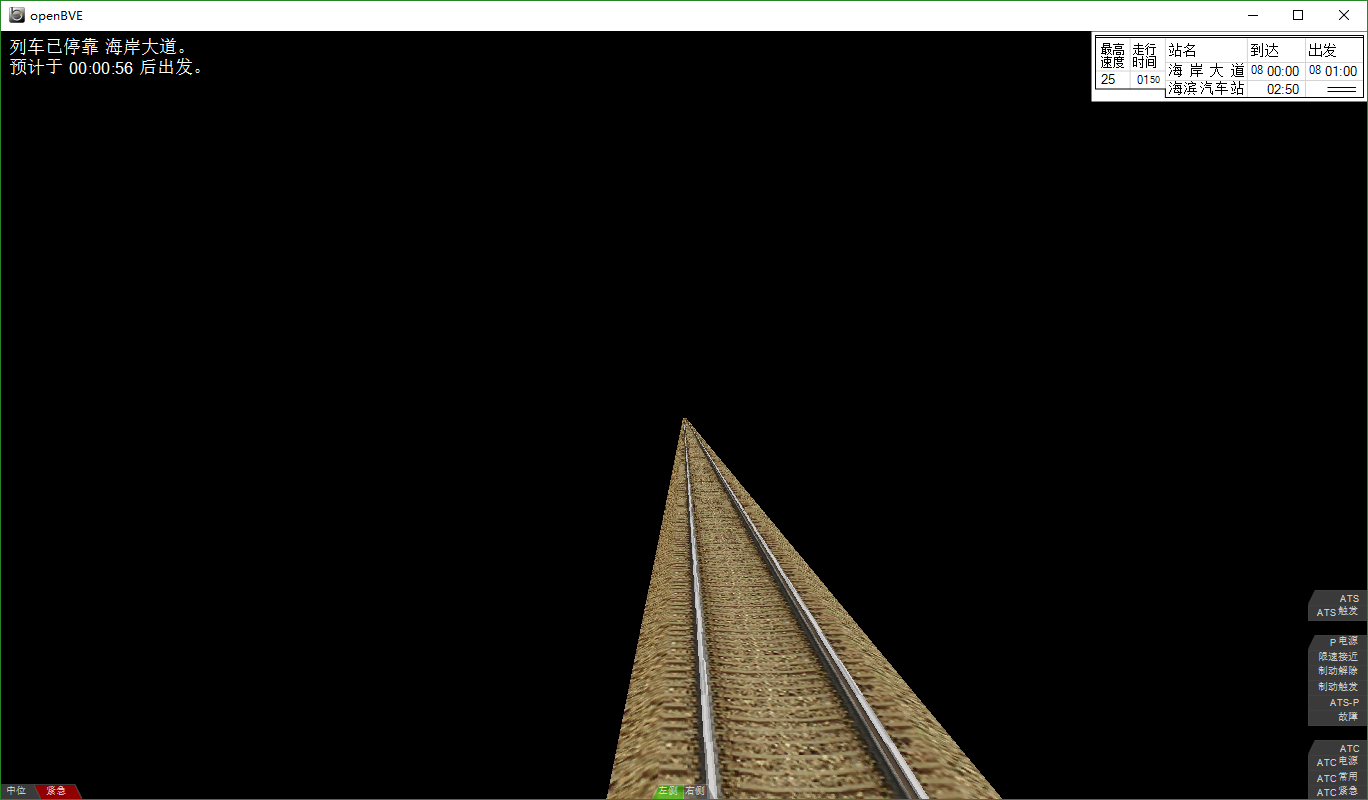

时刻表更新效果

2. 添加天空背景

空旷的黑色背景显得过于单调。我们可以通过 Texture.Background 指令为其添加天空贴图。

首先，在 With Texture 块中加载背景图片：

With Texture
    .Background(0).Load zbx1425/tutorial/background/plain1.png

这段代码将 plain1.png 图片加载为 0 号背景。由于线路默认从头开始使用 0 号背景，我们无需在 Track 部分额外指定。

关于路径

所有资源文件（图片、模型等）都应放置在 LegacyContent/Railway/Object/ 目录下。加载时，必须使用相对于 Object 目录的相对路径，并使用正斜杠 / 作为路径分隔符。

完成后，您将看到场景不再是漆黑一片。

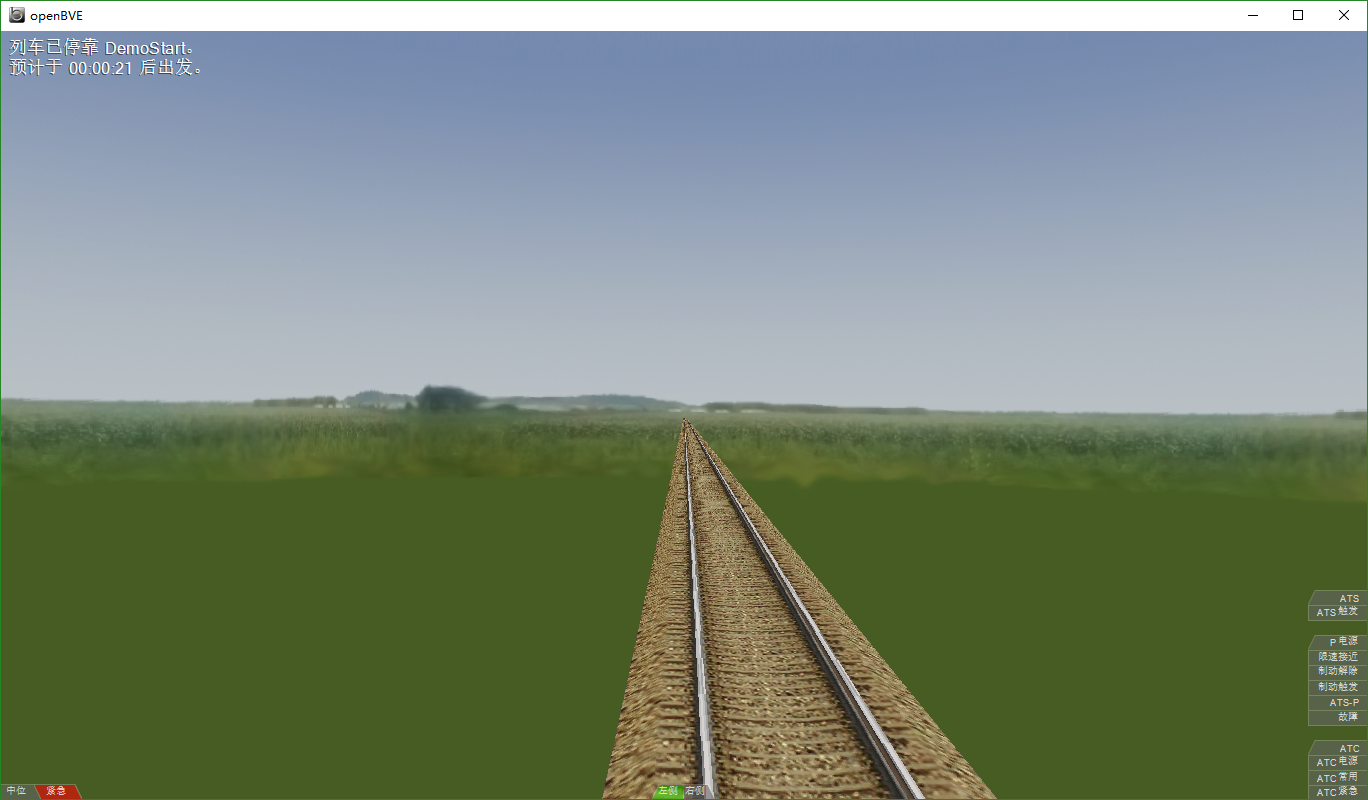

添加背景后效果

3. 铺设地面

为了让轨道不再悬空，我们需要为其添加地面。这与添加背景的逻辑类似，使用 Structure.Ground 加载模型，然后通过 Track.Height 调整其垂直位置。

  1. 在 With Structure 块中加载地面模型：

    With Structure
    .Rail(0).Load zbx1425/tutorial/rail/gndblst0.csv
    .Ground(0).Load zbx1425/tutorial/ground/mcgrass.csv

  2. 在 With Track 块的起始位置（0 米处）设置地面高度：

    With Track
0
    .Height 0.3
1000
    .Sta ...

Z-Fighting (深度冲突)

如果不使用 .Height 调整，地面将默认生成在 0 米高度，与轨道表面重合，导致渲染时出现闪烁（即 Z-Fighting）。将地面高度设置为 -0.3 米（示例轨道模型的高度）可以解决此问题。

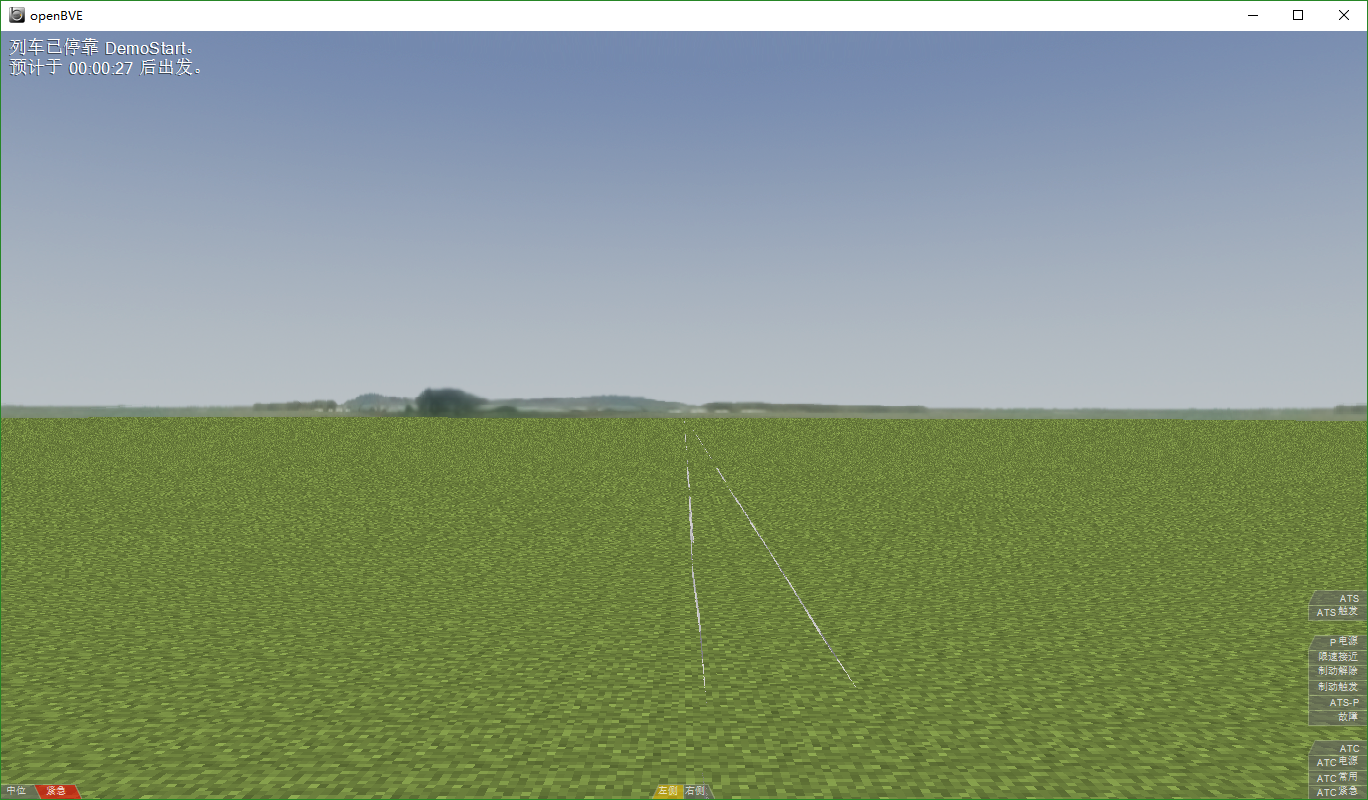

错误的地面高度导致渲染问题

正确设置后，轨道将稳固地铺设在地面上。

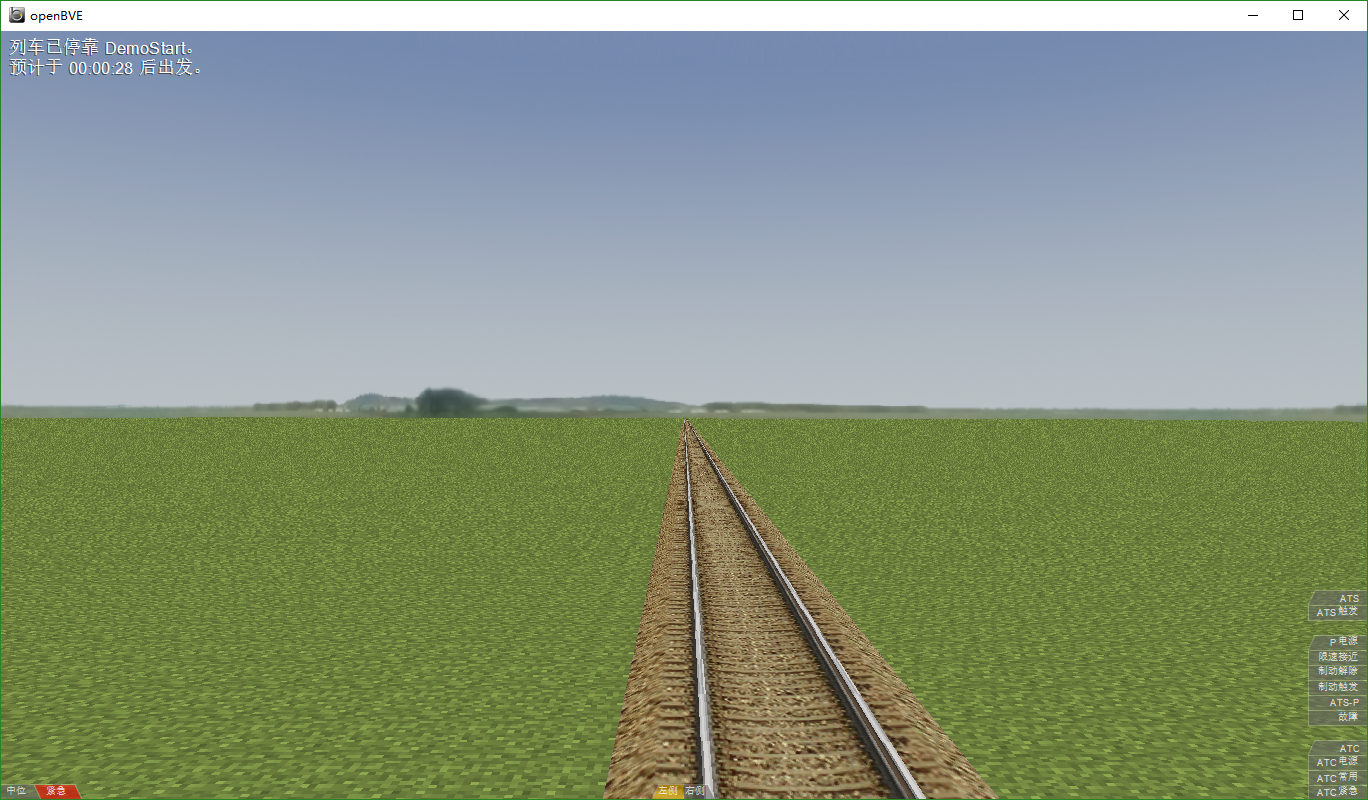

正确设置地面后效果

4. 建设站台

站台本质上也是一个模型，我们使用 FreeObj (Free Object) 指令来放置它。

  1. 在 With Structure 中加载站台模型：

    With Structure
    ; ... 其他模型
    .FreeObj(0).Load zbx1425/tutorial/platform/ground84.csv

  2. 在 With Track 的相应位置放置站台：

    With Track
; ...
1040
    .FreeObj 0
; ...
1840
    .FreeObj 0

.FreeObj 指令可以将任意加载过的模型放置在轨道旁的指定位置。其参数可以控制模型的水平/垂直偏移和旋转角度。

模型坐标原点

.FreeObj 默认将模型的坐标系原点放置在轨道中心。教程资源中提供的站台模型已经过预处理，其坐标原点被设置在了便于对齐的位置，因此我们无需额外调整偏移量。

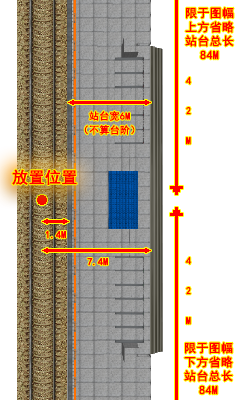

站台模型对齐示意图

现在，您的车站应该已经拥有了站台。

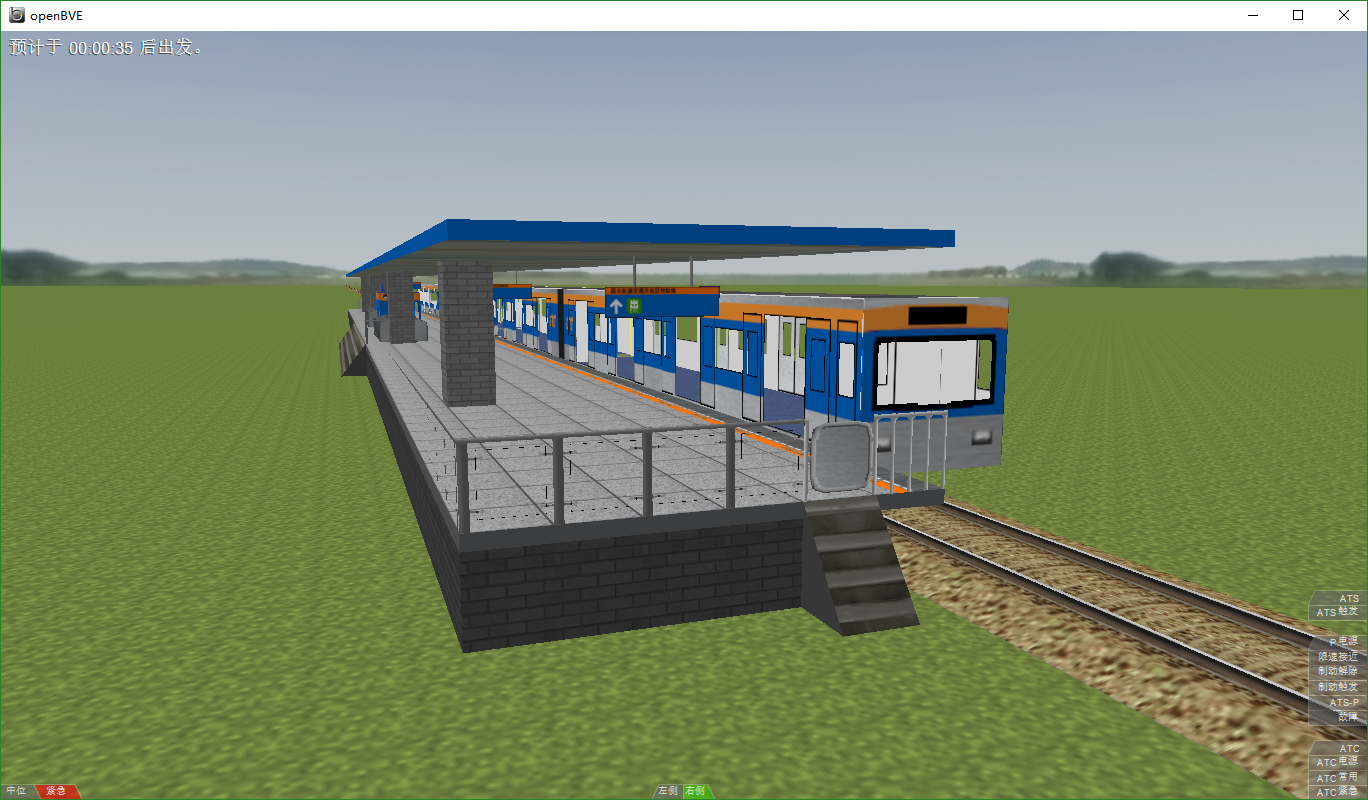

添加站台后效果

5. 规范文件结构

为了便于管理，建议将同一线路的所有文件（包括线路文件、模型、贴图等）都存放在一个专属的文件夹内。

例如，在 LegacyContent/Railway/Route/ 中创建一个名为 CRT Light Rail Line 的文件夹，并将线路文件移入其中，重命名为能反映其内容的名称，如 SeasideAvenue-HaibinBusStation.csv。

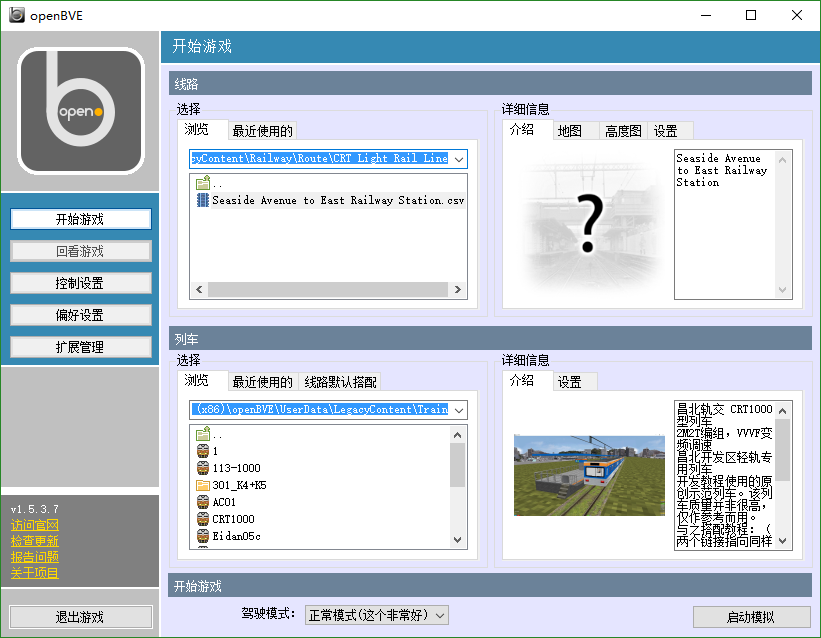

文件整理后在游戏中的显示

● 思考

  1. 如何将天空背景更换为黄昏主题的贴图？
  2. 在我们的示例中，轨道、背景和地面都使用了默认的 0 号。如果想显式地指定它们，应该如何编写代码？
  3. 如果想将站台从轨道右侧移动到左侧，需要如何修改？
  4. 如果一趟夜班车在某站的停车时间是从 23:59:45 到第二天的 00:02:15，对应的 .Sta 指令应该如何书写？

当您思考完这些问题后，就可以进入下一章节，学习更高级的线路编辑技巧了。
